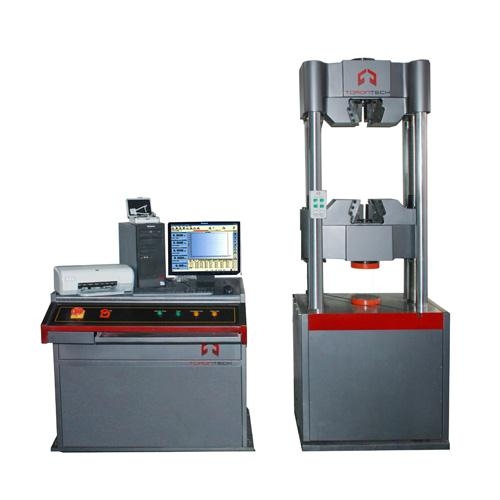

Máy kéo nén vạn năng

Thông số kỹ thuật chính

- Máy đo cơ lý vặn năng TTHW2-600 dùng để đo độ bền cơ lý (kéo, nén, uốn,…) các mẫu kim loại, bê tông cốt thép, đường ống hoặc các loại ống, thanh hoặc thép tấm, gỗ hoặc các vật liệu tổng hợp khác;

- Hệ thống có tải trọng lên đến 600kN;

- Hệ thống bao gồm các khung tải chính, van điểu khiển servo của hãng Moog, máy bơm dầu thủy lực, bể chứa dầu thủy lực, hộp điện, ô tải, phần mềm, bộ chuyển đổi cáp mở rộng, phụ kiện cho cho bộ đo kéo, nén, cũng như các ngàm kẹp thuỷ lực;

- Là một thiết bị chất lượng cao và hiệu quả kinh tế được trang bị hệ thống nén thủy lực;

- Hệ thống không yêu cầu hệ thống làm mát khi hoạt động;

- Khung máy được thiết kế vững chắc với không gian làm việc cả hai phía.

- Thiết kế của khung loại bỏ các sai số do xê dịch vị trí khi thực hiện các phép đo về lực kéo hoặc lực nén có tải trọng lớn;

- Điều khiển số mang lại sự đáp ứng cao và chính xác;

- Dễ dàng điều chỉnh hướng đo, phần mềm điều khiển dễ dàng và linh hoạt;

Phù hợp hoặc vượt qua các tiêu chuẩn của Bắc Mỹ và các tiêu chuẩn quốc tế như: ASTM, BS, EN, ISO …

- Tải trọng lớn nhất (max.): 600kN

- Độ chính xác: +/-0,5%

- Độ phân giải mức đo: 1/500000

- Độ phân giải vị trí đo: 0,001mm (bước đo)

- Khoảng cách lớn nhất giữa các ngàm đo lực kéo: 1250mm

- Khoảng tốc độ cài đặt: 0,1~150 mm/phút

- Búa thủy lực (Ram stroke): 200mm

- Khoảng cách giữa hai cột máy: 540mm

- Khoảng cách giữa các ngàm kẹp: 700mm

- Khoảng trống giữa các trục: 580mm

- Kích thước máy: 850x600x2115mm

- Kích thước khối điều khiển: 1150x780x900mm

- Nguồn cung cấp: 2,25kw

- Trọng lượng của thiết bị: xấp xỉ: 2450kg

- Trọng lượng khối điều khiển: xấp xỉ 360kg

Phần mềm điều khiển

- Phần mềm hoạt động giúp máy đo có nhiều chế độ đo khác nhau, các trục đo khác nhau, trang bị thêm các tính năng bảo vệ quá tải, quá áp, dòng… Phần mềm trang bị hệ thống quản lý dữ liệu, hiệu chỉnh và thao tác trực tiếp trên dữ liệu. Tự động tính toán về thuộc tính của vật liệu, xuất dữ liệu theo form Excel;

- Cung cấp thêm bảng các định dạng file chạy cho máy;

- Giao diện phần mềm thân thiện và chi tiết;

- Các thanh điều khiển, nút điều khiển thân thiện dễ dùng;

- Phần mềm cung cấp biểu đồ, đồ thị của vật liệu đo cùng kết quả đo;

- Hiệu chỉnh tốc độ đo, lực và khoảng cách trực tiếp trên phần mềm;

- Kết nối và in với máy in theo chuẩn máy in. Việc xuất dữ liệu văn bản rất dễ dàng và nhanh chóng;

- Phần mềm có thể hiệu chỉnh các thang đo, đơn vị đo tùy chọn người dùng;

- Các chế độ đo với các loại vật liệu cụ thể;

- Bảo vệ quá tải, quá áp trên phần mềm khi giá trị vượt qua 5% giá trị cho phép;

Cấu hình của hệ thống bao gồm:

- Hệ thống điều khiển Auto CTS-550;

- Van điều khiển servo: van tỷ lệ (proportioning) của MOOG (Mỹ);

- Bơm dầu: thực hiện bơm dầu thủy lực (Đức);

- Cảm biến tải trọng: cảm biến tải trọng độ chính xác cao;

- Cảm biến chuyển động: cảm biến số;

- Máy đo độ dãn dài điện tử: chiều dài máy 50mm; khoảng lực căng: 20%; độ chính xác: 0,03%;

- Máy tính kèm theo thiết bị có cấu hình tối thiểu: CPU P4 hoặc cao hơn, CDROM, ổ cứng có dung lượng hơn 80GB, RAM tối thiểu 1G, Card đồ họa tối thiểu 64MB, kết nối USB, hệ điều hành Window, màn hình 19" LCD;

- Máy in laze màu khổ A4;

- Phần mềm điều khiển ToronSoft^TM kết nối kiểm tra và đo đạc trên máy tính;

- Bộ ngàm kiểm tra độ kéo: kéo mẫu tròn và mẫu dẹt;

- Bộ kiểm tra uốn: giữa 2 điểm hỗ trợ: 30~560mm;

- Tấm kiểm tra nén:  bao gồm tấm phía trên và dưới, đường kính Φ175mm;

- Bộ thử cắt: 1 rãnh cắt cố định và tạo áp lực. Đầu, đường kính đầu cắt Φ10mm;

- Bộ dụng cụ đi kèm: 1 bộ;
